キセノンチャンバーのサプライヤーとして、私はこれらの装置の操作と安全性に関してお客様からさまざまな質問を受けることがよくあります。よくある質問の 1 つは、キセノン チャンバーに特別な接地が必要かどうかです。このブログでは、このトピックを掘り下げ、科学的原理と業界標準に基づいた包括的な分析を提供します。
キセノンチャンバーを理解する
キセノン アーク耐候計としても知られるキセノン チャンバーは、紫外線 (UV) 放射、熱、湿気などの自然太陽光がさまざまな材料に及ぼす影響をシミュレートするために使用されます。これらのチャンバーは、自動車、航空宇宙、プラスチック、繊維、コーティングなどの業界で製品の耐久性と耐候性をテストするために広く使用されています。
キセノンチャンバーの重要なコンポーネントはキセノンアークランプで、自然太陽光によく似た広いスペクトルの光を放射します。ランプは動作中に大量の熱と電気エネルギーを生成します。したがって、チャンバーの安全かつ効率的な機能を確保することが重要です。
グラウンディングの重要性
接地は、電気システムにおける基本的な安全対策です。短絡などの障害が発生した場合に、電流がグランドに流れるための低抵抗経路を提供します。これは、ユーザーの感電や機器の損傷を防ぐのに役立ちます。
キセノンチャンバーの場合、いくつかの理由から接地が不可欠です。まず、キセノンアークランプと電源システム内の高電圧電気部品により、感電の危険が生じます。適切な接地システムは故障電流を迅速に消散させ、オペレータへの危害の可能性を軽減します。
次に、接地はキセノンチャンバー内の敏感な電子制御システムを保護するのに役立ちます。電磁障害 (EMI) や無線周波数障害 (RFI) などの電気的障害は、制御回路の通常の動作を妨害し、テスト結果の精度に影響を与える可能性があります。適切に接地されたシステムはシールドとして機能し、これらの干渉の影響を軽減します。
キセノンチャンバーの特別な接地要件
接地はほとんどの電気機器の標準的な安全対策ですが、キセノンチャンバーにはその独特の動作条件のため、いくつかの特別な接地要件があります。
高電圧および高電力動作
キセノンアークランプは通常、数千ボルトの範囲の高電圧で動作します。これらのランプの消費電力も、チャンバーのサイズと仕様によっては非常に高くなる可能性があります。したがって、接地システムは、高電圧セクションの短絡によって生じる可能性のある大きな故障電流に対処できなければなりません。
低抵抗接地を確保するには、十分な断面積を持つ専用接地線が必要です。米国電気工事規程 (NEC) およびその他の関連する電気安全規格では、電気負荷と機器の種類に基づいて接地線のサイズを決定するためのガイドラインが規定されています。
EMIおよびRFIシールド
前述したように、キセノンチャンバーは動作中に重大な電磁干渉および無線周波数干渉を発生します。周囲の環境やその他の機器に対するこの干渉の影響を最小限に抑えるには、チャンバーを適切に接地して効果的なシールドとして機能させる必要があります。
これには、多くの場合、チャンバーに導電性エンクロージャを使用し、それが接地システムに接続されていることを確認する必要があります。さらに、電源ケーブルと信号ケーブルはシールドする必要があり、干渉電流に連続した経路を提供するためにシールドの両端を接地する必要があります。
静電気の放電
キセノンチャンバーの動作中、チャンバーとテストサンプルの表面に静電気が蓄積する可能性があります。静電気はチャンバー内の敏感な電子部品に損傷を与える可能性があり、場合によっては火災の危険も引き起こす可能性があります。
適切な接地システムは静電気の消散に役立ち、静電気の蓄積を防ぐことができます。これは、チャンバー内で接地ストラップまたは導電性材料を使用し、それらが接地システムに確実に接続されていることを確認することで実現できます。
業界標準とベストプラクティス
キセノンチャンバーの安全性と信頼性を確保するために、いくつかの業界標準とベストプラクティスが確立されています。これらの規格は、キセノンチャンバーの接地システムの設計、設置、メンテナンスに関するガイドラインを提供します。
国際電気標準会議 (IEC) は、測定、制御、実験室で使用する電気機器の安全要件をカバーする IEC 61010 - 1 などの規格を発行しています。これらの規格は、接地線のサイズ、接地抵抗、接続方法など、接地の最小要件を指定します。
関連する規格に従うことに加えて、接地システムの定期的な検査とメンテナンスを行うことも重要です。これには、接地接続の完全性のチェック、接地抵抗の測定、接地導体が損傷または腐食していないことの確認が含まれます。
当社のキセノンチャンバー製品
お客様の多様なニーズにお応えするキセノンチャンバー製品を幅広く取り揃えております。私たちのUVA UVB UVC ランプ劣化試験装置は、さまざまな UV スペクトル下でのランプの劣化を正確にシミュレートするように設計されています。高度な制御システムと信頼性の高い接地システムが装備されており、安全で正確な試験を保証します。

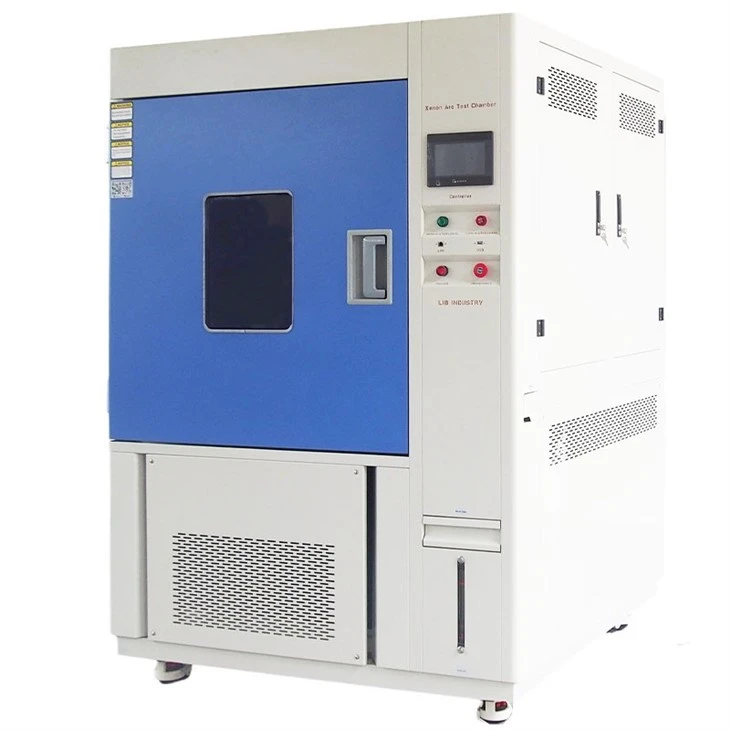

私たちのキセノンウェザーメーターは、太陽光、雨、湿度などのさまざまな気象条件をシミュレートできる高性能デバイスです。プラスチック、塗料、繊維などのさまざまな材料の耐候性の試験に適しています。
材料の老化プロセスを加速する必要があるお客様のために、紫外線促進老化耐候性試験機理想的な選択です。信頼性の高いテスト結果を提供しながら、テスト時間を大幅に短縮できます。
結論
結論として、キセノンチャンバーは高電圧で動作し、電磁干渉が発生し、静電気が蓄積するため、特別な接地が必要です。適切な接地システムは、オペレータの安全、機器の保護、およびテスト結果の正確性のために不可欠です。
プロのキセノンチャンバーのサプライヤーとして、当社は最も厳しい安全性と性能基準を満たす高品質の製品を提供することに尽力しています。当社の製品は、信頼性の高い動作を確保するために、高度な接地システムを備えて設計されています。
当社のキセノンチャンバー製品にご興味がございましたら、または接地要件についてご質問がございましたら、詳細な打ち合わせや調達交渉についてお気軽にお問い合わせください。私たちは、お客様にサービスを提供し、テストのニーズをお手伝いできることを楽しみにしています。
参考文献
- 国際電気標準会議 (IEC)。 IEC 61010 - 1: 測定、制御、実験室で使用する電気機器の安全要件 - パート 1: 一般要件。
- 全国防火協会 (NFPA)。米国電気工事規程 (NEC)。
